案例：

　　一.工程項目名稱：國高青蘭線平陰黃河大橋項目

　　工程概況：黃河大橋總長3916米，主橋為雙塔中央索面斜拉橋，主塔高140米，采用寶瓶形鋼筋混凝土結構，主跨跨徑430米，采用鋼-混組合梁，是目前黃河上同類型橋梁中跨徑最大的橋梁。設計標準為雙向六車道高速公路，設計時速為120公里，是國高青蘭線泰東高速公路控制性工程。

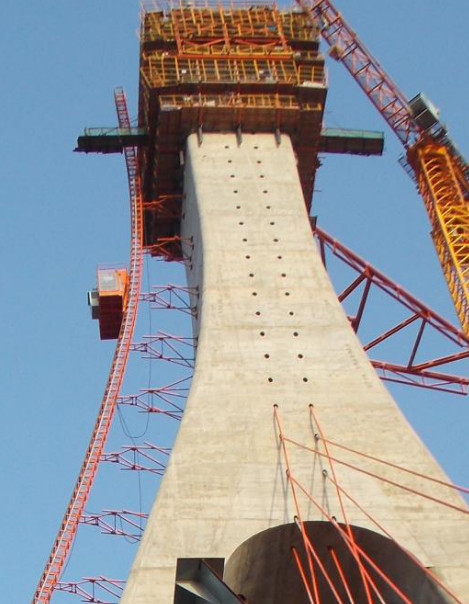

　　所用升降機數量：2臺，規格：SC200曲線型施工升降機

　　主要解決的工程難題：

　　1.兩個橋塔，四個橋柱，橋柱最大傾斜角度為16度，超出國家標準范圍，橋柱外側各設置一臺升降機，其中兩臺為曲線式，另兩臺為傾斜式；兩橋柱合攏后只保留兩臺曲線式施工升降機工作；

　　2.大橋高度高，傾斜的橋柱合攏后橋柱由曲線過渡到垂直狀態，施工升降機的運行軌跡也需要呈曲線狀態；

　　3.無論曲線型施工升降機還是傾斜型施工升降機，運行時都必須始終保持吊籠籠底為水平狀態；

　　4.大橋施工采用滑模施工方式，升降機吊籠籠門要可靠與滑模平臺對接，升降機附著裝置必須超過5.2m。

C-7圖片
